Tabela skoków gwintów metrycznych wg ISO

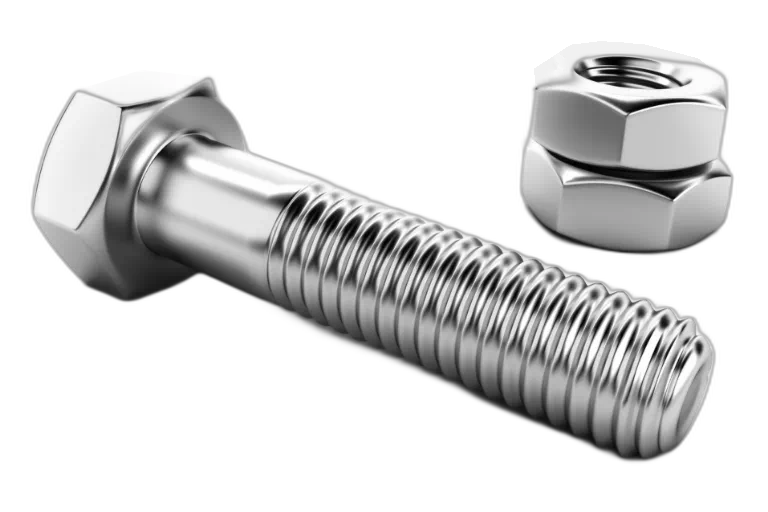

dwie nakrętki i śrubka

/*/ - dopuszcza się wykonanie śrub z wymiarem „pod klucz” S=17,19 zamiast odpowiednio S=16,18



Gwint metryczny Zwykły Drobno-
zwojowy
Drobno-
zwojowy
Drobno-
zwojowy
Długość gwintu śrub wg DIN 931 Wymiar klucza
dla śruby
M M       <125 <200 >200
1 0,25 0,2
1,2 0,25 0,2
1,4 0,3 0,2
1,6 0,35 0,2     9     3,2
1,8 0,35 0,2
2 0,4 0,25     10     4
2,2 0,45 0,25
2,5 0,35 0,35     11     5
3 0,5 0,35     12     5,5
3,5 0,6 0,35
4 0,7 0,5     14     7
5 0,8 0,5     16     8
6 1 0,75 0,5   18     10
8 1,25 1 0,75 0,5 22 28   13
10 1,5 1,25 1 0,75 26 32   17*
12 1,75 1,5 1,25 1 30 36   19*
14 2 1,5 1,25 1 34 40   21
16 2 1,5   1 38 44 57 24
18 2,5 2 1,5 1 42 48 61 27
20 2,5 2 1,5 1 46 52 65 30
22 2,5 2 1,5 1 50 56 69 34
24 3 2 1,5 1 54 60 73 36
27 3 2 1,5 1 60 66 79 41
30 3,5 2 1,5 1 66 72 85 46
33 3,5 2 1,5   72 78 91 50
36 4 3 2 1,5 78 84 97 50
39 4 3 2 1,5
42 4,5 3   1,5 90 96 109 65
45 4,5 3   1,5 96 102 115 70
48 5 3 2 1,5   108 121 75
52 5 3 2 1,5   116 129 80
56 5,5 4 3/2 1,5   124 137 85
60 5,5 4 3/2 1,5   132 145 90
64 6 4 3 2   140 153 95
68 6 4 3 2   148 161 100
